全车线束布置防水要求

(1)原则上整车湿区选择防水接插件或卡子,干区选择不防水接插件或卡子。

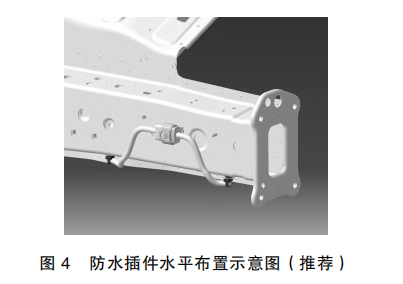

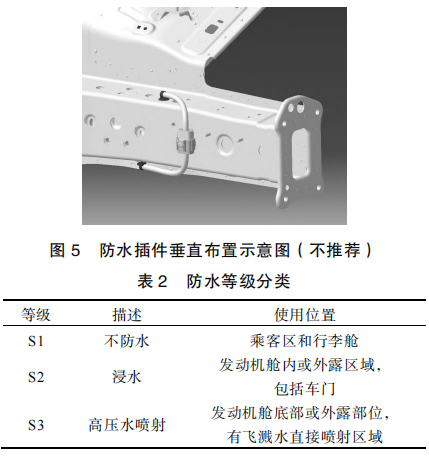

(2)底盘及湿区应充分考虑接插件布置位置及布置方式,湿区接插件要求水平布置,避免垂直布置,防止插件尾部积水。离地间隙 300 mm 以下的插件必须满足 S3 防水等级,高于 300 mm 视情况确定(涉及整车安全功能的电器件要求 S3)。具体要求如图 4、图 5 及表 2 所示。

全车线束布置防水要求

全车线束布置防水要求

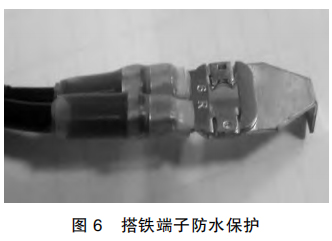

(3)湿区部分的搭铁端子需要增加防水热缩套管,且端子尾部尽量不朝上,避免水滴堆积在热缩管尾部渗进端子,如图 6 所示。


全车线束布置防水要求


(4)湿区部分线束若需要布置压接点,需采用防水热缩管包裹,避免压接点进水。
