汽车线束设计中卡点位置遵从5个原则

(1)卡点的位置设置避开活动回路、大曲度区域橡胶套位置,并考虑减少材料成本。

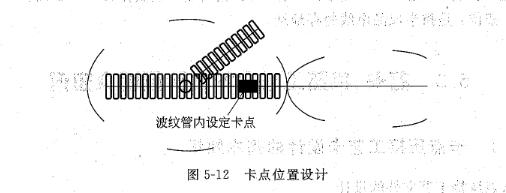

(2)产品图纸上如没有要求卡点位置,尽可能将卡点设计在有保护层的位置,如波纹管、胶带全缠内层等。尽量不要使卡点裸漏在线束的外表;以便卡点处的保护,如图5-12所示。

 汽车线束设计

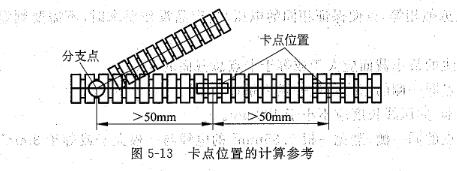

 (3)一般情况下卡点与卡点之间的距离应大于50mm,如图5-13所示。

 汽车线束设计图

 (4)一般设计卡点时,应将卡点靠近电线条数多且横截面积较大的一端,这样可以节省原材料。如图514所示,节约型比浪费型节约2mm2电线50mm。

 (5)卡点设计时应考虑预装的可操作性。



汽车线束卡点处的绝缘密封处理:

(1)选用热缩管时,热缩管直径应为被热缩电线总外径的1.5~2.0倍,长度为被热缩部位长度的2~4倍。

(2)电线卡点绝缘处理所用胶带一般为宽度38mm,厚度0.2mm以上的胶带。
