汽车线束缠扎的表示方法

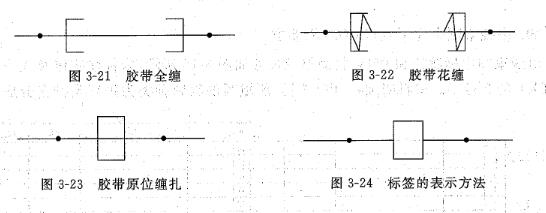

汽车电线束需要用一些专用的包扎材料对电线束进行捆扎和防护。由于电线束二维图纸图幅有限,故将电线束专用的包扎材料和缠扎方式简化为约定俗成的简化符号,以便在图纸绘制过程中规范应用。常用的缠扎方式的简化符号,如图321~图324所示。除宽为19 mm pvc黑胶带外,其他缠扎材料用文字标注。

用电线束缠扎的表示方法：

 1.波纹管的表示方法

波纹管示意图宽度为6mm,长度根据产品图纸需要而定。

 2.PVC管的表示方法

PV℃管的规格和型号需表现在产品图纸上。未特殊说明,PVC管均为闭口PVC管。PVC管示意图宽度为6mm,长度根据产品图纸需要自由掌握。如PVC管两端均不固定,则用文字“浮动”表示。

3.海绵胶带的表示方法

海绵胶带示意图宽度为6mm,长度根据产品图纸需要自由掌握,其中规格尺寸的表示方式为:长×宽×厚.200×70×5海绵胶带。

4.工业塑料布的表示方法

工业塑料布规格尺寸的表示方式为宽×长。如未特殊说明,工业塑料布的粘贴方式为对贴,若需卷缠,则应注明,如200×70工业塑料布卷缠)200×70工业塑料布。
