汽车线束焊接工艺介绍

 线束加工厂在生产加工过程中很多线束会涉及到焊接,比如USB数据线,RB232信号线、HDMI数据线等等,一般电线在焊接过程中主要分支线焊接或者直线焊接,那么在线束焊接步骤有哪些呢?

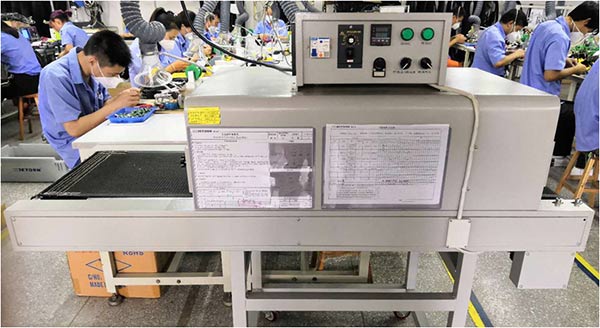

汽车线束加工厂焊接现场

线材加工厂一般采用送锡焊接法,右手持电洛铁,左手持焊锡丝,其操作步骤如下:



1、剥线:

用剥线钳剥线要注意对单股线不应伤及导线,多股线及屏蔽线不断线,否则将影响接头质量,对多股线剥皮时注意将线芯拧成螺旋状。剥线长度根据工艺资料要求进行操作。

2、预焊:

预焊是导线焊接的关键步骤,导线挂锡时要边上锡边旋转,旋转方向与拧合方向一致,多股导线挂锡要注意“烛芯效应”即焊锡进入绝缘层内,造成软线变硬,容易导致接头故障。

3、加热:

先用已经预热好的洛铁头加热元器件引线和焊盘。

4、送丝:

左右持锡丝并送到已经加热的被焊接处。

5、离开:

焊锡丝熔化并慢流至整个焊盘的三分之二面积后,迅速撤离焊锡丝和洛铁头。

6、凝固:

洛铁头反撤离后,不要晃到元器件及电路板,应让焊点自然凝固,对易烫坏的元器件,可对焊接吹气以加速凝固。

7、检查:

检查焊接质量,要求焊点锡量适中,焊点光亮,焊接牢固。
