整套的汽车线束设计图纸(2D)看看我厂介绍的怎么样?详细吗?


    一般由主机厂的PDM图,也就是3D图转换成的2D图,线束制造厂有研发权去转化。主要是方便制造厂生产线束,因为制造厂会把2D图纸用CAD再转化成1:1的工装板,进行生产。

 另外,2D图纸除了分支走向图部分,其线表与物料表的价值同样大,一个图纸一般囊括最大配置的线束,所以可以拆分成不同配置,甚至是左钛或者右钛的同类不同配置线束,所使用到的电线与物料用量就可以在线表与物料表中全部查出,当然这一步对于德系的奥迪特的质量等级分数至关重要,零件数量的多少决定了该线束的质量等级系数,这个不展开讲。最后,来个技术含量大点的,2D图纸其实蕴含了线束的各电路走向,以及控制单元,这个在工装板上没有详细体会。举个例子,

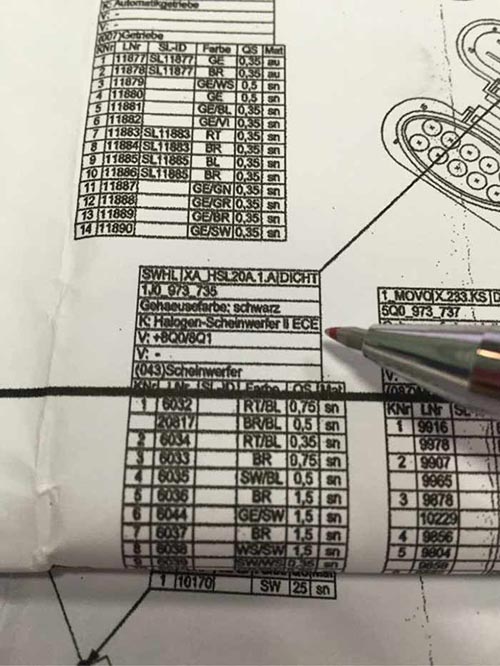

 搭铁线连接发动机

搭铁线连接的发动机

 搭铁线连接发动机

车装的是卤素灯线束

再例如,这个车装的是卤素灯

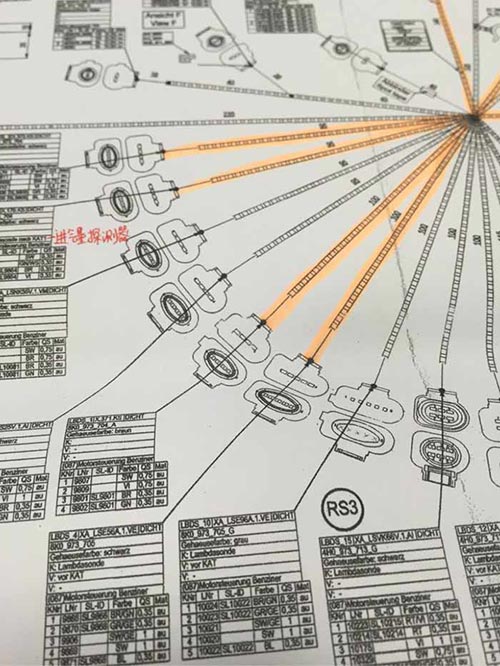

车装的是卤素灯线束

车装卤素灯线束图纸


线束加工

我们工厂就是生产汽车线束的,依据图纸制作成图板。这就是图板。这个是我厂单板作业用的。还有旋转流水线作业用的。根据用途不同分类。什么车窗线,车门线,发动机线等。图纸都反应在图板上了。我厂可根据需求加工定做各种线束。
