    汽车线束一般表示方法及图纸绘制要求(1-8)

    • 时间:2019-11-26 18:59
    • 信息来源:欧世达汽车线束厂
    • 点击:
    我国大多数汽车企业和电线束设计加工企业的2D图纸的设计与图纸画法,以及常用的电线束零部件表示方法。

    线束一般表示方法及图纸绘制要求:

    1.电线束产品图纸图框
    电线束产品图纸图框采用标准图框A0、A1、A2、A3、A,除A0图框可以加长外,其他图框尺寸不可变动

    2.电线束产品图纸格式
    电子线束产品图纸应由电线束标准图框、电线束示意图、更改栏、技术要求、材料明细KBOM栏)、回路表、公差附表线色中英文对照表以及必要的视图组成。

    汽车线束加工工艺

    3.电线束产品图纸幅面
    1)电线束示意图应在图纸幅面的居中位置,布局匀称,比例适中。电线束主干处于水平(或垂直方向(可以按照实际情况合理布局)分支垂直于主干(如同一分支点的多个分支,或者分支方向于主干方向有夹角要求,则根据实际情况合理布局)。电线束示意图必须明确描述电线束实际方向,一般要求使用绘图语言,若有特殊要求,用视图文字等方精法说明。
    (2)更改栏在图纸幅面的右上角,含栏框题头共6行,更改栏的右边框、上边框与图纸的边框重合。
    (3)技术要求应在图纸幅面的左下角适当位置,并可根据产品图的具体布局适当调整。
    (4)材料明细栏在标题栏上方,材料明细栏的下边框应和标题栏上边框重合,其右边框应和图纸右边框重合。材料明细栏行数应根据实际情况而定。
    (5)回路表应在图纸幅面的左下角,其左边框、下边框与图框重合。回路表行数根据实际情况而定
    (6)公差附表应在图纸幅面的中下部位,其下边框和图纸边框重合。公差表行数根据实际情况而定。
    (7)如第一张图纸不能全部涵盖所有内容,材料明细(BOM栏)、回路表可在第二张图纸中体现。第二张图纸的图框可根据实际情况选择不同大小的标准图框。

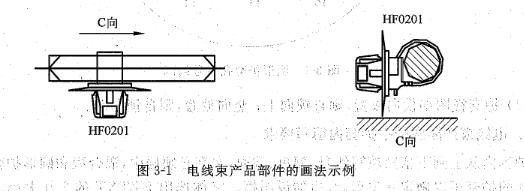

    4.电线束产品图纸中零部件的画法
    电线束产品图纸中插接器、保险盒、继电器盒、护壳、卡扣、橡胶件等零部件的图形要接近原物的外形,特别是定位结构、安装方式必须用视图表示出来。卡扣、扎带及附件有安装视图要求的,则在图纸的恰当位置表示出视图要求。

    5.电线束产品图纸中护套的画法
    普通护套中的孔位大小采用8×10、10※10、10×12的形式,混合型和圆形护套按照真实外形绘制,必要时应采用多种视图方法。护套附近标注孔位号,文字使用 HZTXT的1.0字体。孔位号原则上按照护套上实际打印号码。如顾客图纸中指定孔位号编写顺序,则按照顾客指定孔位号顺序执行。如顾客未指定,且护套上无打印号码,则按照以下编号原则编制孔位号。
    (1)插头护套,在自锁向上的情况下,孔位号编号应从右到左,从上到下;
    (2)插座护套,在自锁向上的情况下,孔位号编号应从左到右,从上到下。

    6.电线束产品图纸中护套内填写要求
    护套内从上到下依次填写线号颜色截面,文字必须居中,混合型和圆形护套以及复杂多孔的护套可以确定孔位后,旁边加说明框。字体选用 HZTXT的2.0大小。说明框样式(行距为6mm,列宽为12mm)。

    7.电线束产品图纸中护套外填写要求
    护套附近标注护套功能、型号、自锁、所配端子、防水栓、盲栓、适配卡扣等,文字使用HZTXT的3.5字体,字母和数字使用 HZTXT的2.5字体。

    8.护套内空位画法
    如果护套线位出现空位,则必须将空位用斜画线占位(非防水护套)或用盲栓占位(防水护套).
