    汽车线束一般表示方法及图纸绘制要求(9-16)

    • 时间:2019-11-26 19:00
    • 信息来源:欧世达汽车线束厂
    • 点击:
    9.技术要求填写要求

    技术要求采用 HZTXT的3.0字体,技术要求内容必须齐全,应包括以下内容:
    (1)护套识别方向(整车电线束图的护套识别方向必须相同),插入视图方向图例。如有特殊情况,则在护套旁注释说明
    (2)特殊特性如□导通率100%如客户有其他的标识则在图纸上必须体现)
    (3)材料规范。
    (4)电线束产品技术标准,如QC/T29106
    (5)尺寸基准和尺寸公差。
    (6)如有特殊要求,标注包扎材料的处理方式
    (7)图纸中的其他特殊要求

    10.卡点的表示
    如有特殊要求时,电线束图纸中的卡点要在装配图中标出具体位置,卡点用“※线号”表示。

    11.护套配二极管的画法
    护套配二极管必须标注电流方向A12
    汽车线束工艺

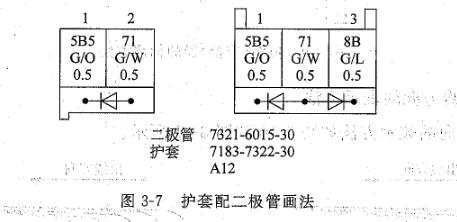

    图3-7护套配二极管画法

    12.紧固力矩的表示方法
    凡有紧固力矩要求的,则必须在产品图纸上体现,如图3-8所示:

    汽车线束加工工艺

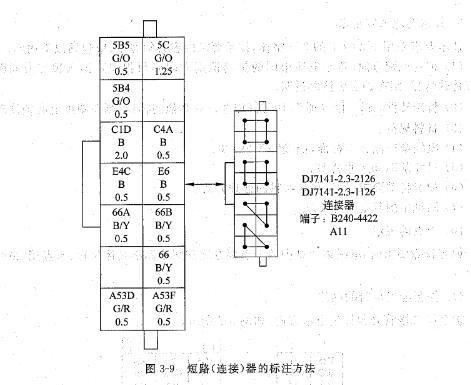

    13.短路(连接)器必须标注连接方法,如图3-9所示。

    汽车线束加工工艺
    14.特殊出线方向的表示方法
    特殊出线方向的表示方法如图310和图3-11所示。

    15.分支护套需固定的表示方法
    分支护套需固定的表示方法如图3-12所示。如有特殊要求,要指定所使用的固定胶带的材料

    16.保险盒内元件的表示方法
    电线束产品图中,在保险盒内继电器型号用引出线引出或用字母代号表示,保险片直接标注在安装位置,如图3-13所示。电路中用粗实线(05mm)表示铜条连接(连接点用p2mm实心圆表示)

    汽车线束一般表示方法及图纸绘制要求(1-9)
    -->
